MTA Studio：從測量測試執行到數據價值洞察，全程賦能
2025-08-20
平臺概覽：集成化設計，簡化復雜流程
MTA Studio全稱Measure & Test & Analyze Studio，是面向電力電子測試測量應用的綜合性分析軟件平臺。與傳統的單一功能軟件不同，MTA Studio將操作設備、分析文件、執行測試、工程分析等核心功能集成在同一平臺內，實現"一個平臺，多種應用"。

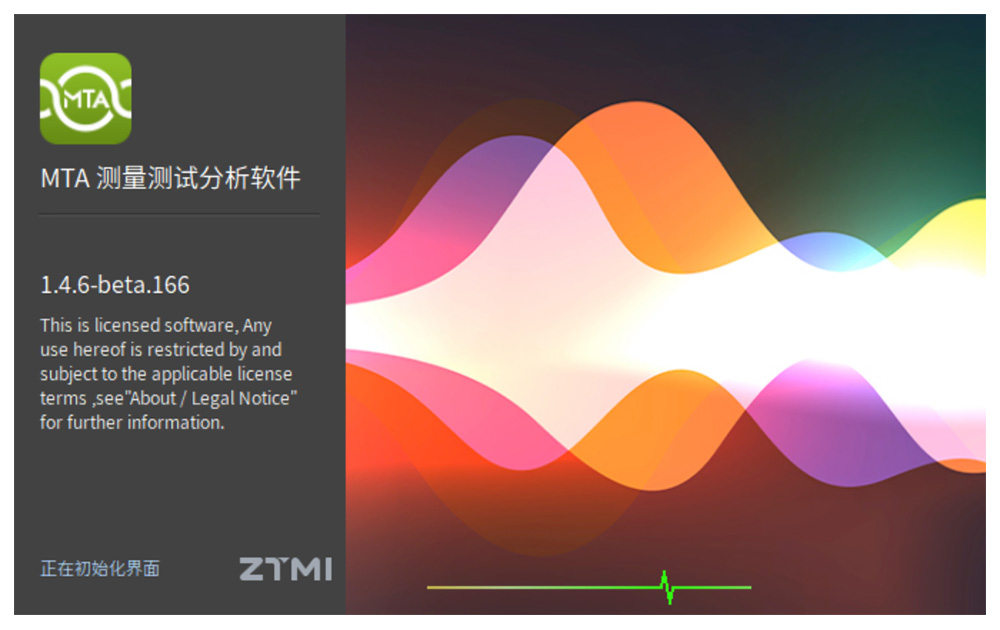

圖1 MTA啟動加載

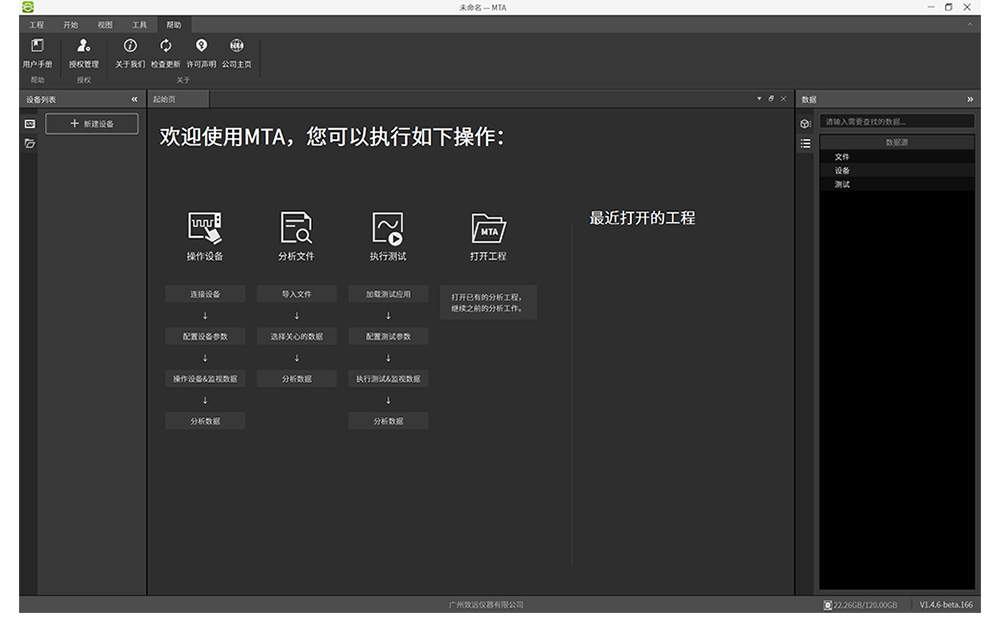

圖2 MTA主頁面
操作設備功能：遠程操控，化繁為簡
1、設備兼容性
MTA軟件支持致遠儀器全線產品，通過多臺設備的統一納管與操作，構建高效的測試工作臺。
功率分析儀、功率計、示波記錄儀、示波器等產品，可通過以太網便捷連接。
PSA系列電源提供以太網、串口、GPIB三種接口選擇，適應不同連接需求。
2、簡化的連接流程
軟件提供直觀、簡便的連接體驗，減少用戶配置時間。根據實際儀器產品，選擇對應設備高效實現軟硬件連接，不同儀器產品連接設置有所不同。
啟動連接：通過點擊主頁面"操作設備"，或在左側欄點擊"新建設備"，打開統一的設備選擇向?qū)В▓D3）。
圖3 新建設備向?qū)?img src="/uploadimg/image/20260228/20260228174206_71389.jpg" alt="" />

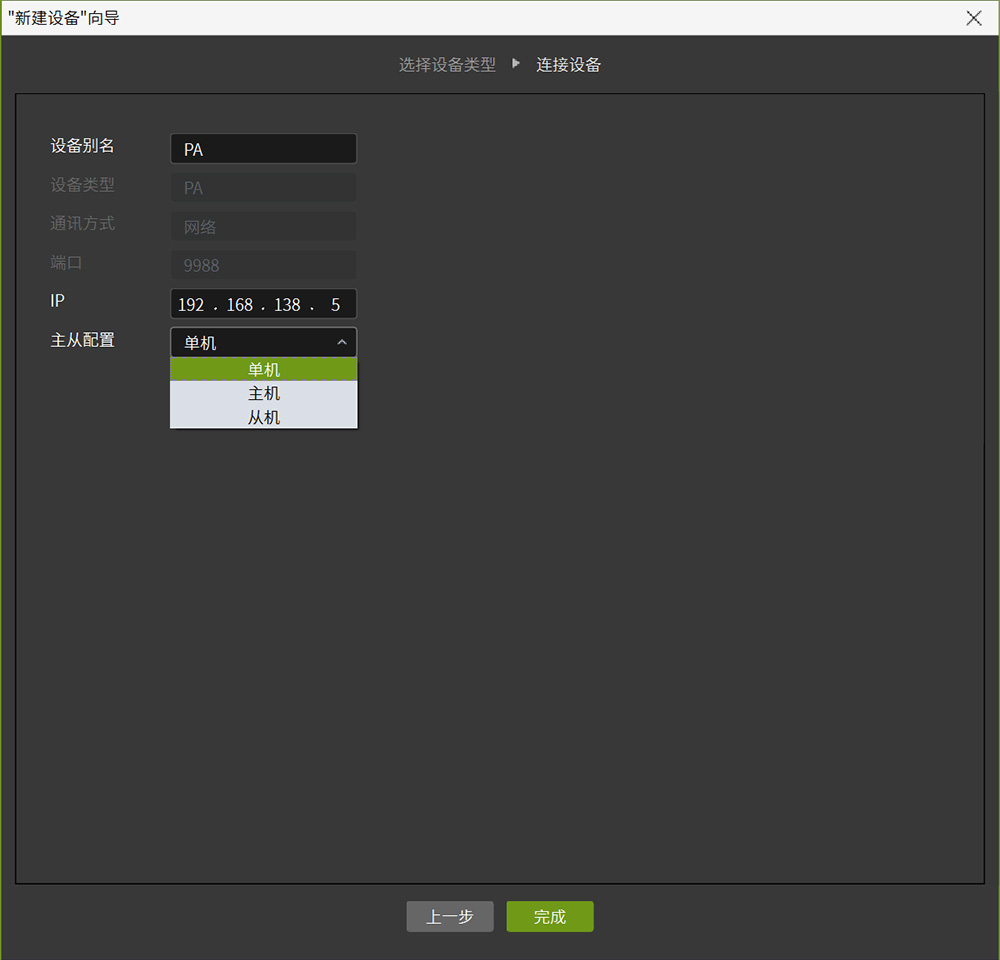

功率分析儀連接：選擇功率分析儀后，在其設置界面（圖4）中，需設置IP地址并確認單機或并機（主機、從機）模式，完成連接。
圖4 功率分析儀連接設置界面

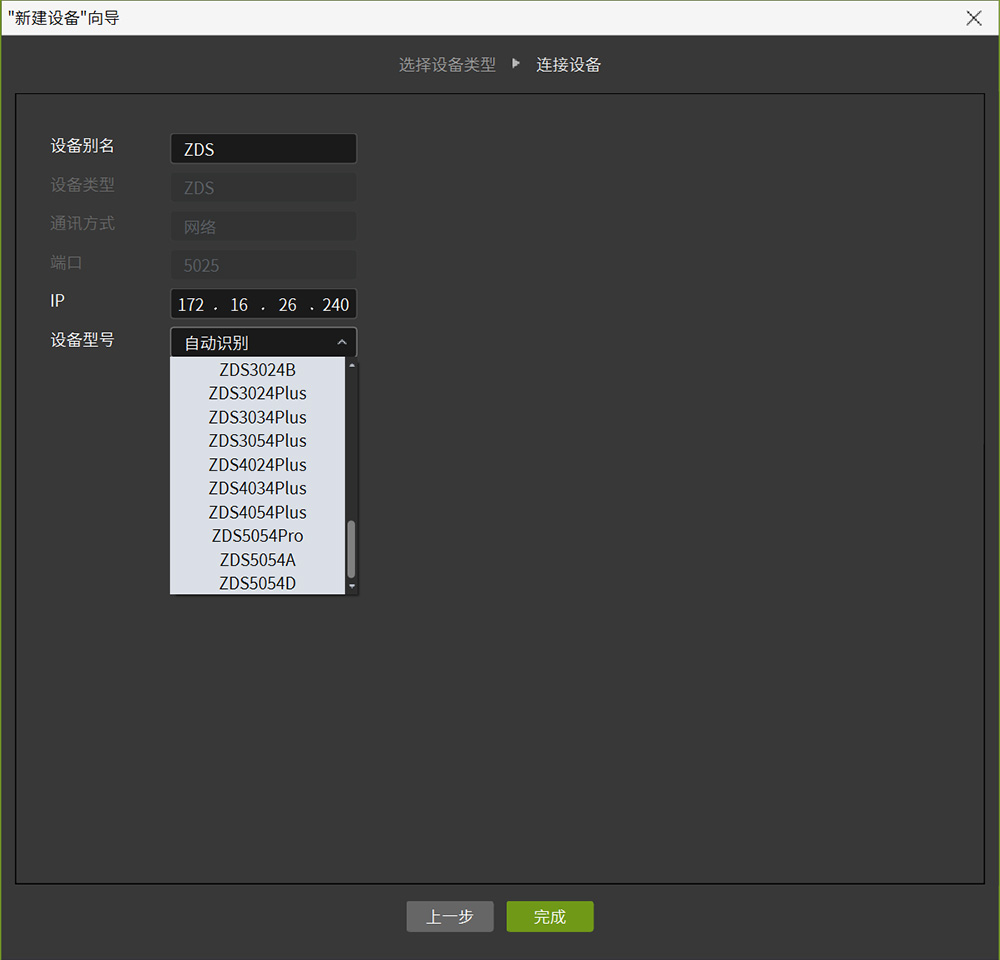

示波器自動識別：考慮示波器產品型號豐富的特點，軟件增加了"自動識別"功能（圖5），可自動匹配連接的設備型號，簡化連接操作。
圖5 示波器連接設置界面

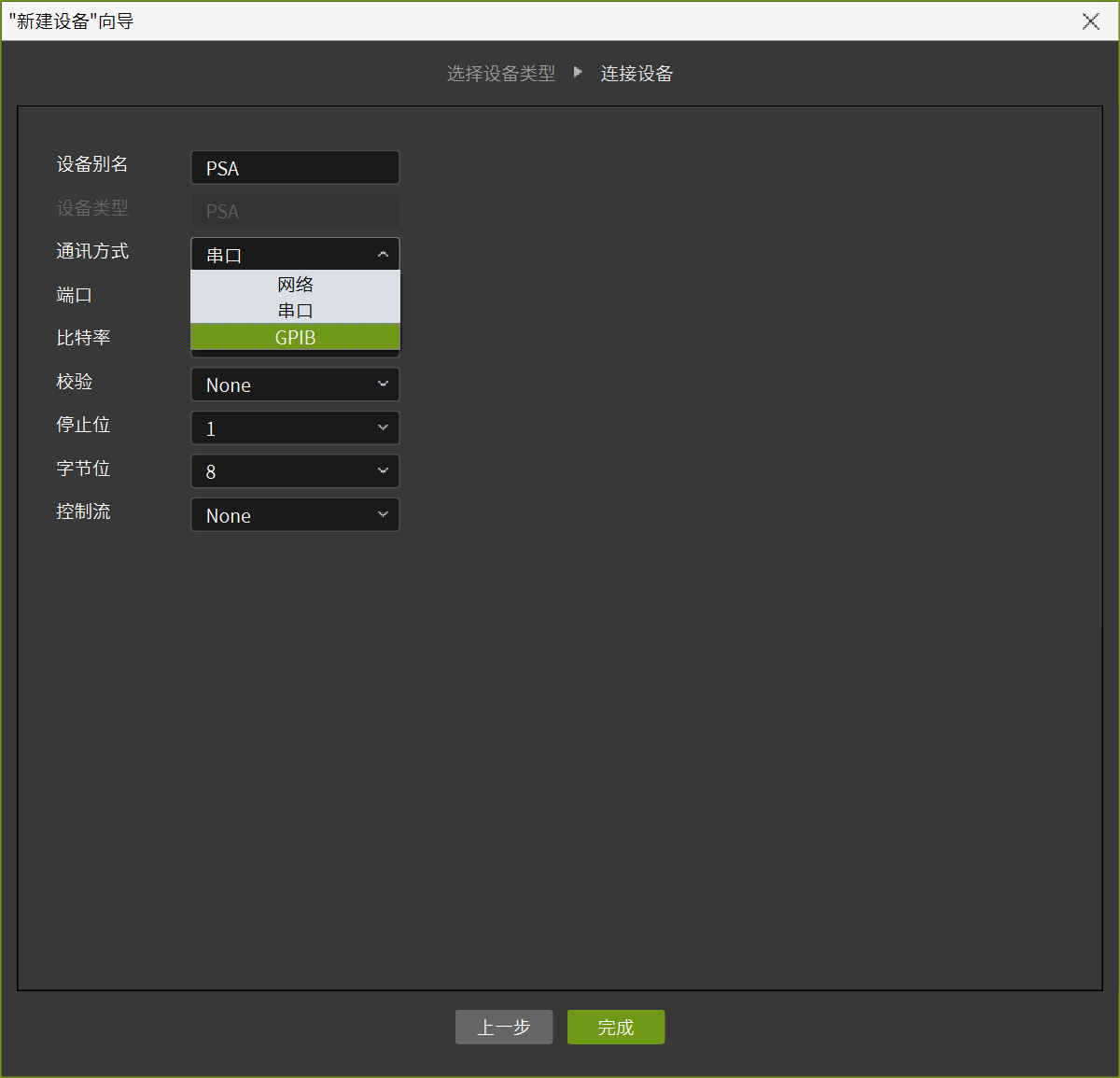

PSA系列電源連接：如圖6所示，支持以太網、串口、GPIB三種連接方式，不同方式下參數設置各異，需要用戶根據自身情況進行選擇匹配。
圖6 PSA電源連接設置界面
3、遠程操控功能

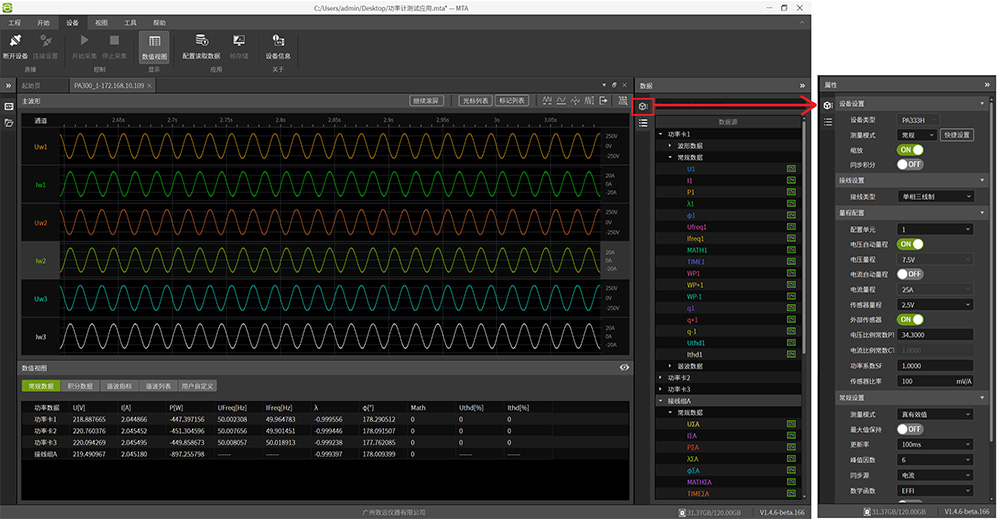

設備連接成功后，可通過MTA軟件完成設備操控與數據監控。以功率計產品為例，圖7展示了其遠程操作界面。通過此界面，工程師可以：
進行遠程參數設置
實現實時操作與監控
完成數據讀取與分析
便捷地保存測試數據
圖7 功率計連接測試
分析文件功能：數據資產，二次利用
1、格式兼容，支持離線二次分析
MTA軟件具有離線文件分析功能，支持**.zdld、.fld、.pad、.wfm等主流格式文件的離線二次分析**，過往積累的測試數據都可以重新審視和深度挖掘。
2、操作流程

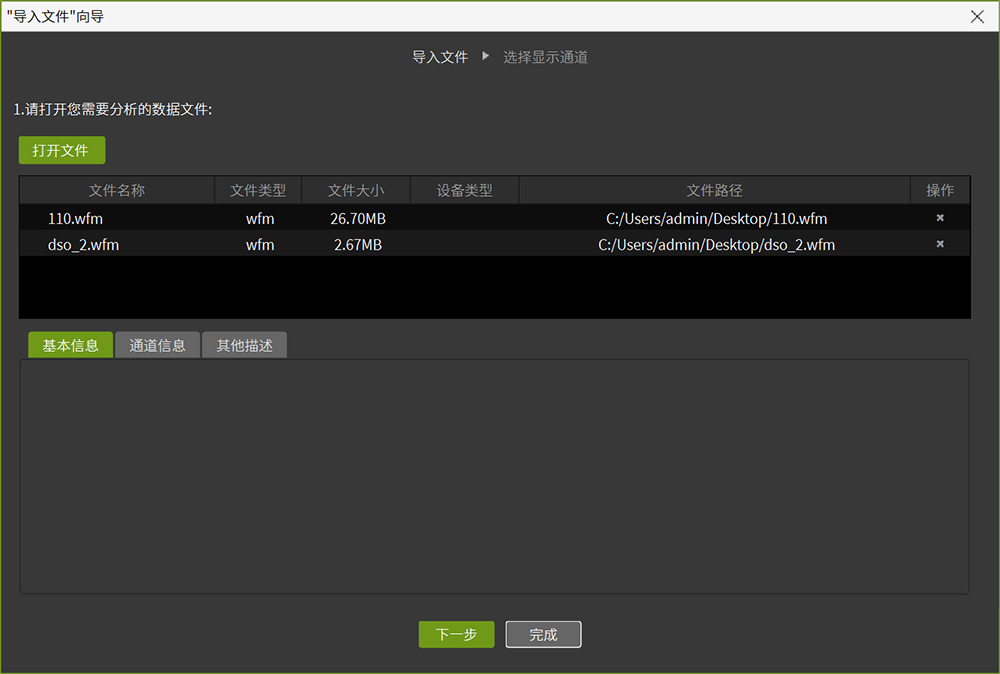

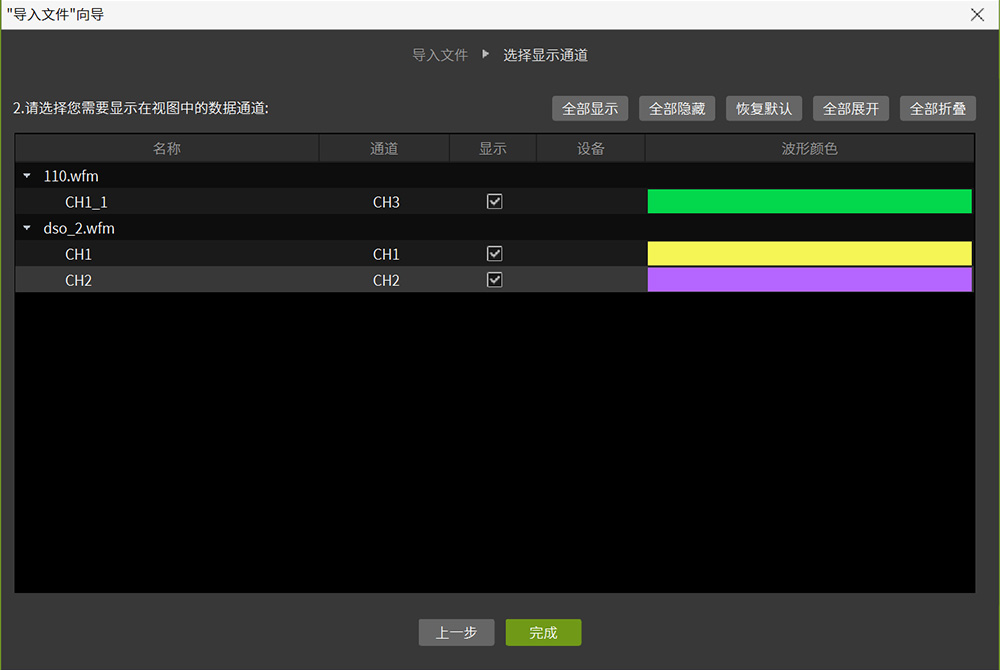

點擊主頁面"文件分析"，或在開始菜單中點擊"導入文件"，可以打開加載文件窗口。選擇加載文件，加載后可對文件中的信號源信息進行編輯修改，以便更好地進行數據分析，如圖8、圖9所示。
圖8 文件加載界面
圖9 文件加載界面
3、統一視圖，提升分析效率

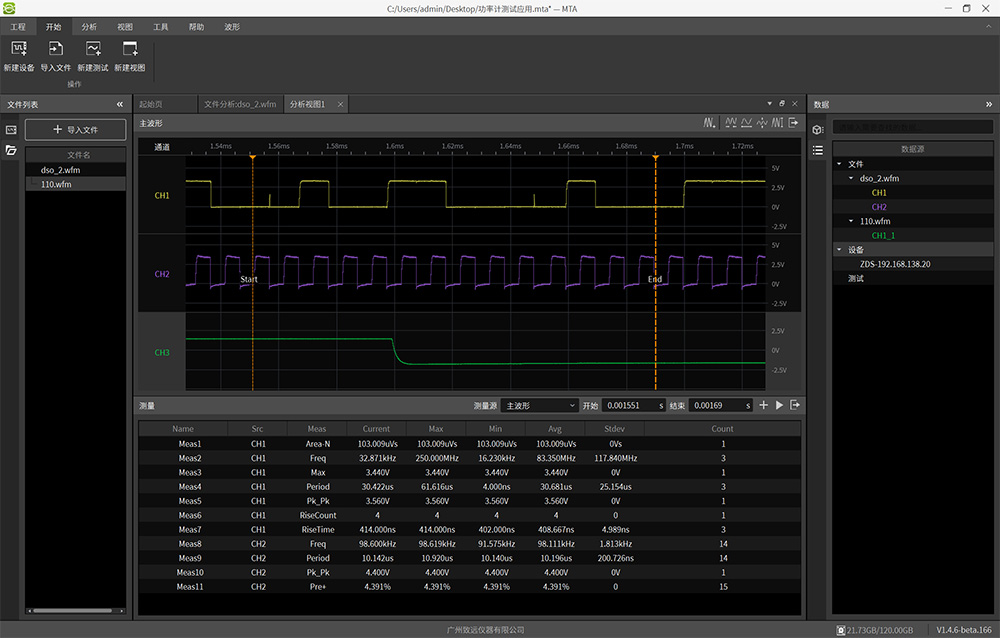

離線文件加載完成后，可以在軟件中對波形信號進行查看、縮放、測量等操作，不同儀器產品支持的操作各有不同。軟件支持不同格式文件顯示在同一視圖界面，如圖10所示，大大提升數據分析的靈活性和效率。
圖10 離線數據分析
執行測試功能：專業應用，標準合規
1、豐富的專業測試庫

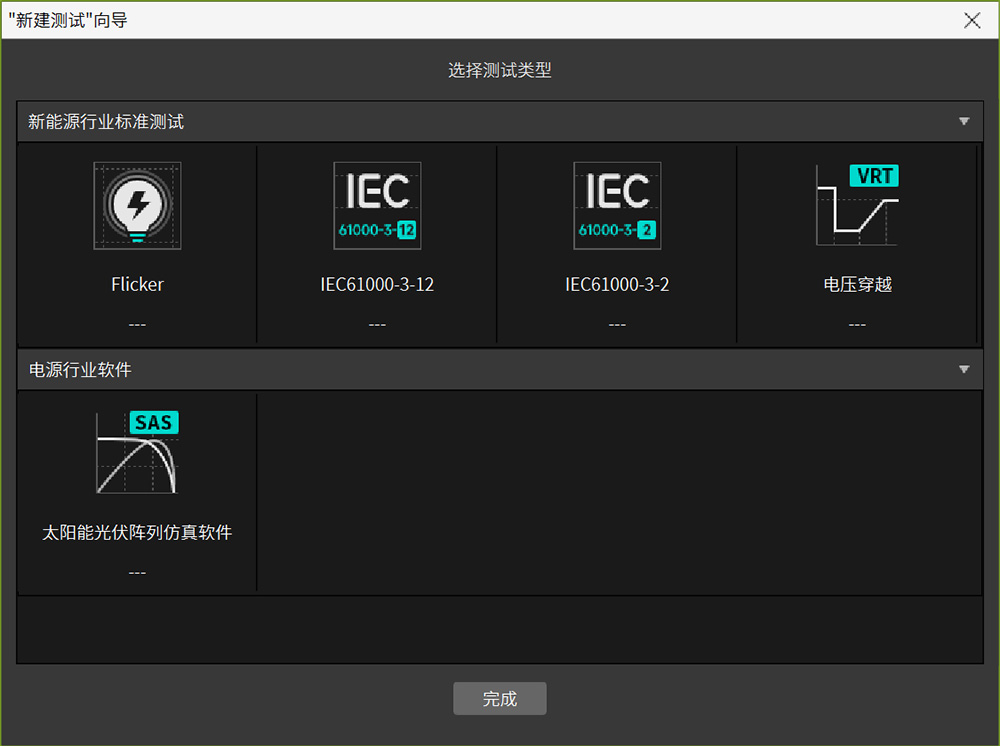

MTA軟件具有豐富的擴展軟件分析功能，通過點擊主頁面"執行測試"，或在開始菜單中點擊"新建測試"，可以打開執行測試窗口。在窗口中可以選擇Flicker、IEC61000-3-12、IEC61000-3-2、電壓穿越、太陽能光伏陣列仿真等功能，如圖11所示，此部分功能需要license激活使用。
圖11 執行測試功能
2、標準化測試流程示例

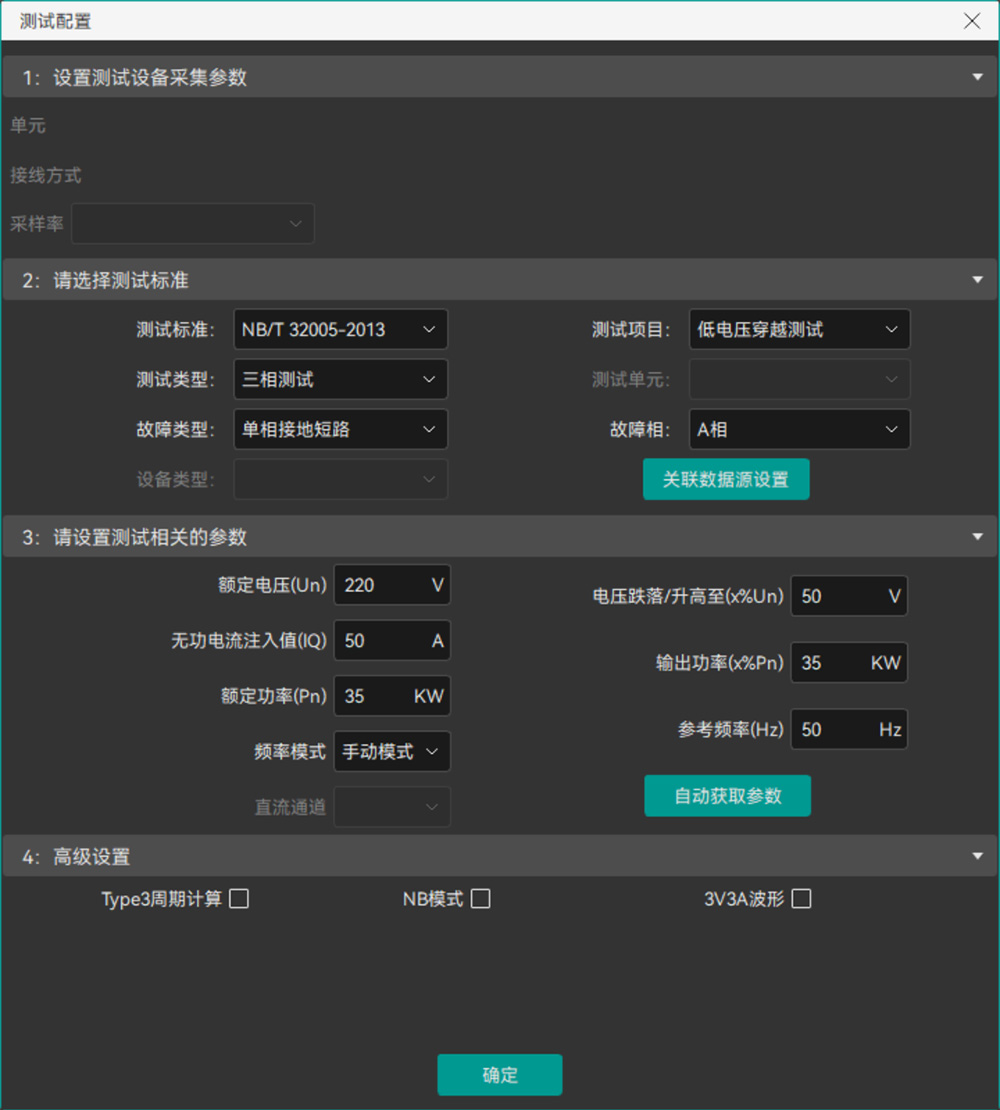

以電壓穿越測試為例，點擊對應圖標，打開分析界面。在執行測試分析之前，可以通過必要的參數配置，確保測試結果的有效性，如圖12所示。
圖12 電壓穿越測試配置

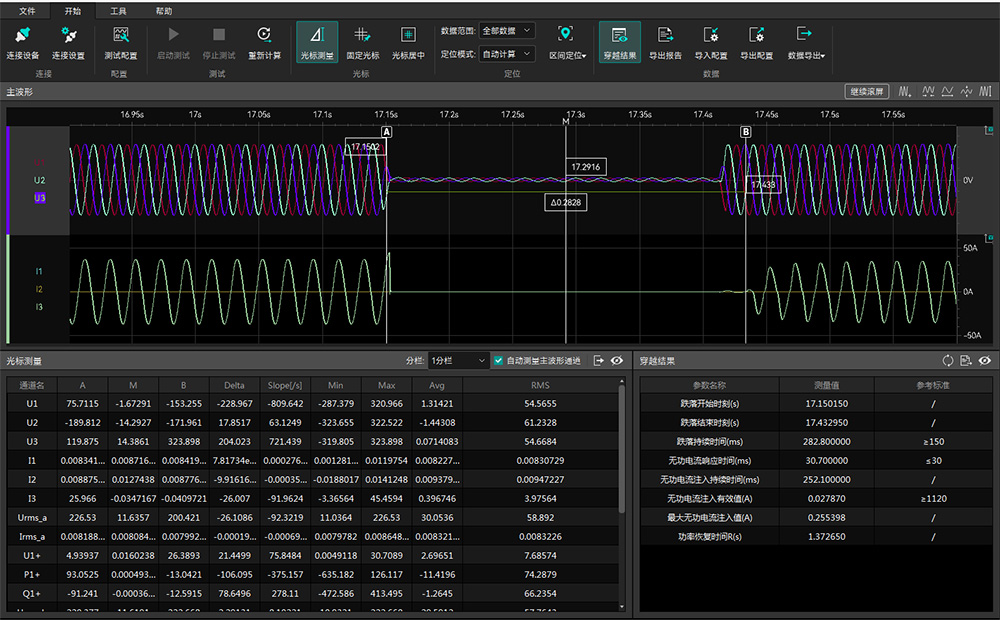

完成參數配置后，可以連接儀器，進行在線實時測試，也可以加載分析文件，實現離線數據分析，結果界面如圖13所示。
圖13 電壓穿越測試結果
總結
在選擇測量?jī)x器設備時，除了關注儀器本身的功能與性能，也需重視上位機軟件及二次開發應用的完善程度，這是適應智能化發展趨勢的關鍵。
致遠儀器不僅能提供優質的硬件產品，更配備MTA Studio等配套軟件平臺。通過軟硬件一體化的解決方案，為用戶創造的不僅是產品價值，更是整體的應用價值和服務體驗。
