ZUS高精度示波器如何讓雙脈沖測試從“波形觀察”走向“精準數據分析”？
2025-12-18
一、案例背景：新能源汽車能效決戰“0.5%”時代
2025年，電動汽車能效競爭進入“0.5%決勝時代”。隨著能效分級標簽的落地，800V高壓平臺滲透率翻倍，某頭部車企憑借99%效率的SiC功率模塊逆變器搶占市場先機。
當800V高壓架構搭配SiC/GaN寬禁帶半導體器件后，功率開關速度被推至納秒級，高頻動作下引發的動態損耗與EMI干擾，成為電機驅動、車載電源、充電樁等新能源電力電子系統工程師面臨的首要測試難題。
雙脈沖測試（Double Pulse Test），正是破解這一難題的核心方法。它能在瞬間的高壓大電流工況下，精準捕獲功率器件開關瞬態波形，量化開關損耗細節，讓驅動電路優化與器件選型有數據依據。
二、為什么功率器件測試必須做雙脈沖測試？
直接上機測試的三大風險
在驗證IGBT、SiC MOSFET、GaN HEMT等功率器件性能時，很多工廠初期傾向于直接整機上線測試以節省時間。但這種方式存在隱患：
● 疏忽尖峰：往往會忽略極端工況下的電壓尖峰（Vds過沖），導致器件擊穿風險；
● 無法量化：難以具體量化單一功率開關器件的開通損耗（Eon）、關斷損耗（Eoff）；
● 后期風險：隨著工程規模擴大，設計余量浪費或整機故障風險會陡增。
因此，在電力電子系統設計階段就通過雙脈沖測試平臺獲取并量化功率開關特性參數，是對新能源汽車電控、光伏逆變器、工業變頻器等整機系統開發與優化的前瞻性保障。
三、測試原理：什么是雙脈沖測試？
3.1 雙脈沖測試的核心邏輯
示波器雙脈沖測試的核心，是通過兩次連續的脈沖信號來評估功率器件的動態特性與穩定性：
● 第一次脈沖：用于建立電感電流，使電路狀態穩定；
● 第二次脈沖：真正的測試階段，用于捕捉開關過程的關鍵波形數據。

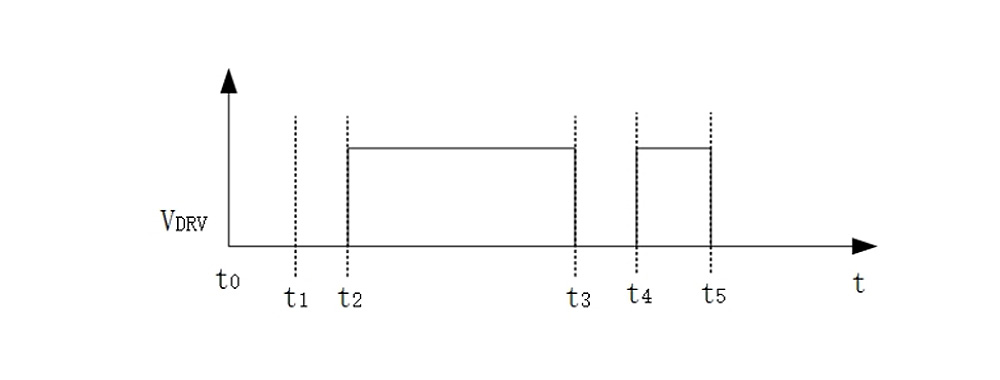

3.2 標準雙脈沖時序邏輯（t0-t5）
● t0-t2：直流電源上電，電路進入穩定準備期；
● t2-t3（首次開通）：發出第一個開通脈沖，被測器件DUT從關斷轉為導通，電感電流上升；
● t3-t4（首次關斷與續流間隔）：發出關斷脈沖，記錄電流電壓變化（開關損耗、電壓尖峰），此時電感續流，為第二次脈沖做準備；
● t4-t5（二次開通）：發出第二個開通脈沖，測試二次導通特性；
● t5以后（二次關斷）：功率器件切回關斷狀態，再次記錄關斷時的能量損耗、Vds電壓尖峰。
高精度示波器正是通過捕捉這幾次動作前后的微秒級至納秒級波形，直觀評判IGBT/SiC/GaN器件是否穩定、高效。
四、數據維度：雙脈沖測試主要測什么參數？
ZUS系列12bit高精度示波器能夠?qū)⒉ㄐ无D(zhuǎn)化為三大類核心功率器件特性數據：
4.1 開關損耗參數
● 開通損耗（Eon）：影響高頻工況下的功率模塊發熱與電動車續航效率；
● 關斷損耗（Eoff）：在SiC/GaN高頻應用場景下，該損耗占比極高，是能效優化重點。
4.2 時序參數（納秒級分辨率）
● 延遲時間：影響驅動信號與器件動作的同步性；
● 上升/下降時間（tr/tf）：直接決定電流變化率di/dt大小，其中SiC器件的下降時間通常在納秒級。
4.3 應力與反向恢復參數
● 電壓尖峰：關斷瞬間的Vds/Vce過沖，需通過雙脈沖測試數據指導緩沖電路設計，防止功率器件擊穿；
● 電流變化率（di/dt）：變化過大會引發EMI電磁干擾；
● 反向恢復（Irr/Qrr）：評估續流二極管的損耗與干擾特性，對IGBT模塊測試尤為重要。
五、落地實測：ZUS系列高精度示波器怎么測？
5.1 ZUS內置雙脈沖測試功能
ZUS5000/ZUS6000系列12bit高精度示波器自帶專業的雙脈沖測試分析功能，覆蓋開關損耗測試和反向恢復測試。用戶可根據實際功率電子測試需求直接調取功能。本文主要介紹雙脈沖功能中的損耗測試應用。
5.2 雙脈沖測試平臺硬件組成
完整的功率器件雙脈沖測試平臺包括：
● 被測器件（DUT）
● 直流電源
● 輔助電源
● 信號發生器（ZUS系列示波器自帶雙通道任意波形發生器）
● 高精度示波器
● 高壓差分探頭/光隔離探頭
● 高帶寬電流探頭
5.3 電壓測試探頭方案選擇
針對不同的測試環境與預算，致遠儀器提供兩套差異化電壓測試探頭方案：
方案一：性價比優選方案

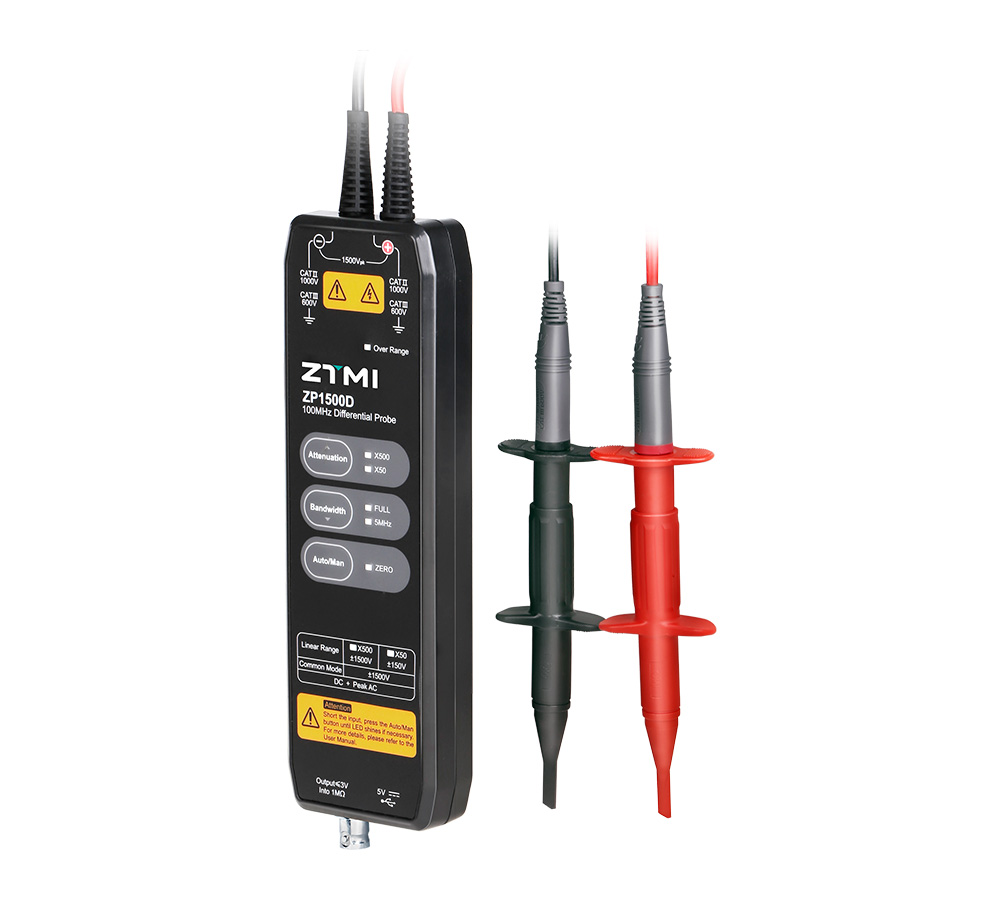

配置：ZP1500D 高壓差分探頭
適用場景：適合測試環境相對干凈、對成本敏感的功率電子測試場景。以高性價比滿足常規IGBT/SiC電壓波形測試需求。
方案二：精度優先方案

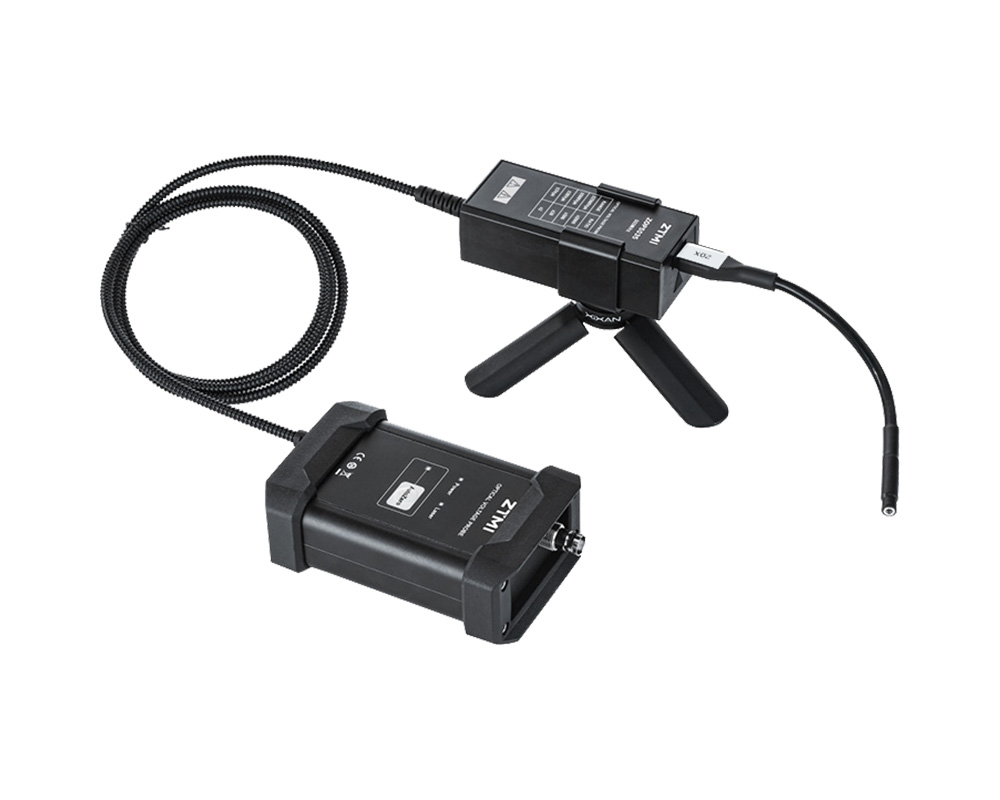

配置：ZOP5035 光隔離差分探頭
適用場景：適合有強電磁噪聲干擾、對測量精度要求嚴苛的SiC/GaN高頻開關測試場景。光隔離設計抗干擾能力極強，測量誤差更小，是SiC功率器件高精度雙脈沖測試的首選配置。
5.4 測試步驟簡述
1.確認測試連接環境與探頭校準；

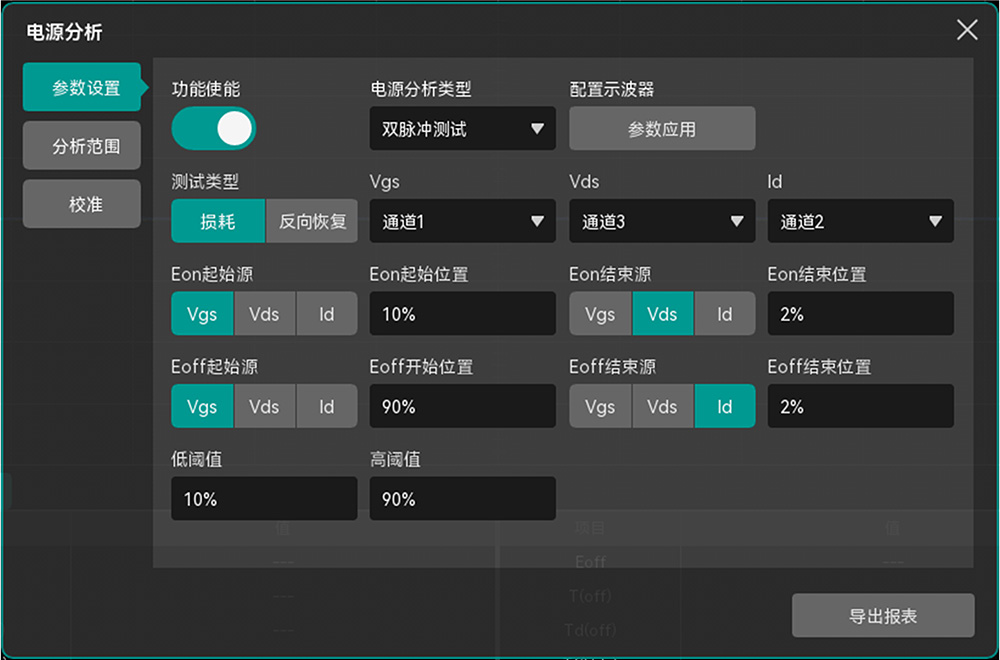

2.設定關鍵測試參數（漏源電壓VDS、門極電壓VGS、漏極電流ID），可根據實測需求對參數進行修改；

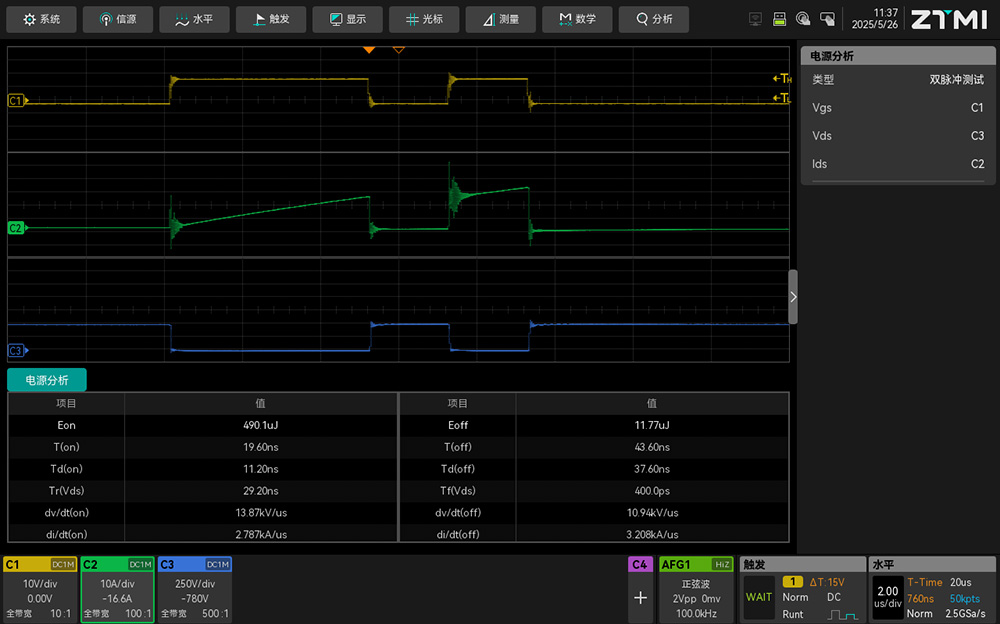

3.點擊運行，ZUS示波器自動捕獲波形并分析，即可實時查看開關損耗測試分析結果；

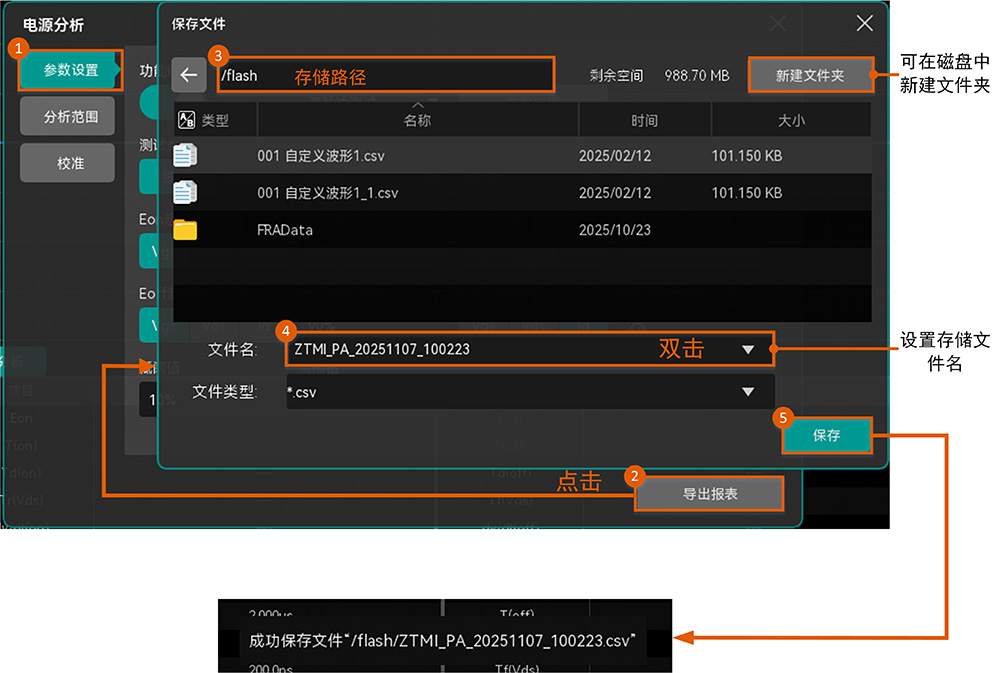

4.測試波形和損耗數據結果支持導出專業測試報表格式。
六、總結：雙脈沖測試在功率器件驗證中的核心優勢
雙脈沖測試是評估IGBT/SiC/GaN等功率半導體器件動態特性的標準測試手段，具備無可替代的優勢：
● 接近實際工況：通過電感負載模擬真實逆變器、電機驅動器中的電流連續模式（CCM）；
● 可重復性強：每次測試條件可控，便于對比不同器件、驅動參數優化效果；
● 全面評估動態特性：一次測試即可獲得開通損耗、關斷損耗、二極管反向恢復特性、電壓電流應力等完整數據；
● 無需復雜負載：只需一個電感元件，比全功率平臺測試更安全、經濟、高效；
● 器件選型與驗證的標準方法：廣泛應用于新能源汽車電控、光伏儲能逆變器、充電樁、工業變頻器等領域的IGBT/SiC/GaN功率器件評估與驅動電路優化。
致遠儀器ZUS5000/ZUS6000系列12bit高精度示波器內置專業雙脈沖測試功能，一鍵捕獲納秒級開關瞬態波形，精準量化開關損耗、電壓尖峰等關鍵功率參數，為電力電子電路的能效優化與功率器件選型提供核心數據支撐。
