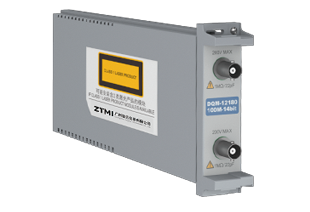

| 型號 | DQM-12180 | 探頭比例 |
電壓探頭：自定義比例可設置范圍1e-6~1e+6 電流探頭：自定義比例可設置范圍1e-6V/A~1e+6V/A |
|
| 輸入連接器 | 安全型BNC | |||
| 通道數目 | 2 通道 | |||
| 輸入阻抗 | 1MΩ，約22pF | |||
| 輸入耦合 | AC、DC | |||
| 電氣隔離 | 隔離 | |||
| 最大采樣率 | 100MS/s | 探頭校準 | 復位、未校準 | |
| 帶寬(-3dB)[1] | DC-20MHz | 最大輸入電壓 | 直接輸入 200V（DC+ACpeak） | |
| 帶寬限制 | off，2MHz/1.28MHz/640kHz/320kHz/160kHz/80kHz/40kHz/20kHz/10kHz |
最大允許 共模電壓 |
直接輸入：42V（DC+ACpeak），CATII 30V | |
| ADC 分辨率 | 14bit | 耐壓 | 1500Vrms 1分鐘 每個端子和地之間（50Hz） | |
| 電壓垂直檔位 |
0.01V/div~20V/div（1-2-5步進） 0.01V/div、0.02V/div、0.05V/div、0.1V/div、0.2V/div、0.5V/div、1V/div、2V/div、5V/div、10V/div、20V/div 備注：使用1:1衰減探頭 |
絕緣電阻 | 500VDC，10MΩ以上，每個端子和地之間 | |
| 波形反轉 | OFF、ON | |||
| 相位延時 | -650ns~650ns | |||
|
垂直軸直[1] 流精度 |
量程誤差：10mV/div~20V/div：±（10div的0.3%） 增益誤差：±讀數的0.15% |
垂直位置設置 | ±0.5div（距屏幕中心） | |
|
垂直位置縮放 (縮放方式) |
? 縮放比例：0.1-100，最小分辨率0.00001 ? 垂直偏置：±0.5div（距屏幕中心） |
|||
| 探頭類型 | U、I | 重量 | 約0.335kg |
| 型號 | DQM-12270 | 探頭比例 |
電壓探頭：自定義比例可設置范圍1e-6~1e+6 電流探頭：自定義比例可設置范圍1e-6V/A~1e+6V/A |
|
| 輸入連接器 | 安全型BNC | |||
| 通道數目 | 2 通道 | |||
| 重量 | 約0.335kg | |||
| 電氣隔離 | 隔離 | 最大輸入電壓 | 直接輸入 200V（DC+ACpeak） | |
| 最大采樣率 | 20MS/s | 耐壓 | 1500Vrms 1分鐘 每個端子和地之間（50Hz） | |
| 帶寬[1] | DC-5MHz |
最大允許 共模電壓 |
直接輸入：42V（DC+ACpeak），CATII 30V | |
| ADC分辨率 | 14bit | 絕緣電阻 | 500VDC，10MΩ以上，每個端子和地之間 | |
|
電壓垂 直檔位 |
0.01V/div~20V/div（1-2-5步進） 0.01V/div、0.02V/div、0.05V/div、0.1V/div、0.2V/div、0.5V/div、1V/div、2V/div、5V/div、10V/div、20V/div 備注：使用1:1衰減探頭 |
輸入阻抗 | 1MΩ，約22pF | |
| 輸入耦合 | AC、DC | |||
|
垂直軸直[1] 流精度 |
量程誤差：10mV/div~20V/div：±（10div的0.3% ） 增益誤差：±讀數的0.15% |
帶寬限制 | off，2MHz/1.28MHz/640kHz/320kHz/160kHz/80kHz/40kHz/20kHz/10kHz | |
| 波形反轉 | OFF、ON | |||
| 探頭類型 | U、I | 相位延時 | -650ns~650ns | |
| 探頭校準 | 復位、未校準 | 垂直位置設置 | ±0.5div（距屏幕中心） | |
|
垂直位置縮放 （縮放方式） |
? 縮放比例：0.1-100，最小分辨率0.00001 ? 垂直偏置：±0.5div（距屏幕中心） |

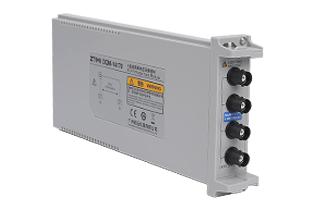

| 型號 | DQM-14170 | 探頭類型 | U、I | |
| 輸入連接器 | 安全型BNC | 探頭校準 | 復位、未校準 | |
| 通道數目 | 4通道 | 探頭比例 |
電壓探頭：自定義比例可設置范圍1e-6~1e+6 電流探頭：自定義比例可設置范圍1e-6V/A~1e+6V/A |
|
| 重量 | 約0.350kg | |||
| 電氣隔離 | 隔離 | |||
| 最大采樣率 | 10MS/s | |||
| 帶寬 | DC-5MHz | 最大輸入電壓 | 直接輸入 200V（DC+ACpeak） | |
| ADC分辨率 | 16bits |
最大允許 共模電壓 |
直接輸入：42V（DC+ACpeak），CATII 30V | |
| 耦合方式 | DC | |||
|
電壓垂 直檔位 |
0.01V/div~20V/div（1-2-5步進） 0.01V/div、0.02V/div、0.05V/div、0.1V/div、0.2V/div、0.5V/div、1V/div、2V/div、5V/div、10V/div、20V/div 備注：使用1:1衰減探頭 |
輸入阻抗 | 1MΩ，約30pF | |
| 輸入耦合 | DC | |||
|
垂直軸直[1] 流精度 |
量程誤差：10mV/div~20V/div：±（10div的0.3% ） 增益誤差：±讀數的0.15% |
帶寬限制 | off，10Hz/5kHz/150kHz/1.5MHz、數字濾波器 |

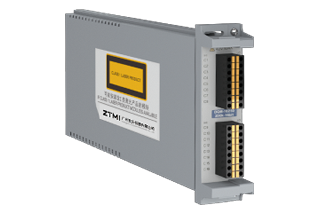

| 型號 | DQM-16250 | 帶寬[1] | DC~50kHz | |
| 輸入接口 | 彈簧型端子 | 電壓垂直檔位 | 500mV/div~5V/div，1/2/5步進 | |
| 重量 | 約0.335kg |
最大電壓 測量量程 |
±50V | |
| 通道數 | 16通道 | 有效測量范圍 | 20div（顯示范圍：10div） | |
| 電氣隔離 | 通道1~8為一組，通道9~16為一組，組內通道間不隔離，組間隔離、且與機殼之間隔離 |
最大允許 直接輸入電壓 |
50V（DC+AC峰值） | |
| 分辨率 | 16bit | 垂直軸直流精度[1] | ±（滿量程*0.05%+測量值*0.05%） | |
| 采樣率 | 200kSa/s同步采樣 | 帶寬限制 | 10kHz | |
| 耦合方式 | DC | 輸入阻抗 | 約1MΩ |
| 型號 | DQM-16251 | 帶寬[1] | DC~50kHz | |
| 輸入接口 | 彈簧型端子 | 電壓垂直檔位 | 50mV/div、100mV/div、 200mV/div、1V/div | |
| 重量 | 約0.335kg |
最大電壓 測量量程 |
±10V | |
| 通道數 | 16通道 | 有效測量范圍 | 20div（顯示范圍：10div） | |
| 電氣隔離 | 通道1~8為一組，通道9~16為一組，組內通道間不隔離，組間隔離、且與機殼之間隔離 |
最大允許 直接輸入電壓 |
10V（DC+AC峰值） | |
| 分辨率 | 16bit | 垂直軸直流精度[1] | ±（滿量程*0.05%+測量值*0.05%） | |
| 采樣率 | 200kSa/s同步采樣 | 帶寬限制 | 10kHz | |
| 耦合方式 | DC、單端 | 輸入阻抗 | 約1MΩ |

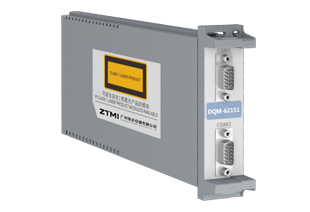

| 型號 | DQM-62151 |
最大允許共模 電壓（頻率≤1kHz） |
42V（DC+AC峰值）(CATII，30Vrms) | |
| 重量 | 約0.325kg | |||
| 通道數 | 2（2個報文通道） | 采樣點 | 70%~85%，步進1% | |
| 子通道數 | 120（120個趨勢圖通道） | 終端電阻 | 每個通道均可選端接電阻120Ω | |
| 電氣隔離 | 隔離（端口和主機之間，各端口之間） | 高速CAN波特率 | 5kbit/s~8Mbit/s | |
| 輸入連接器 | DB9公頭 | 自定義波特率 | 5kbit/s~1Mbit/s | |
| 數字量輸入/輸出 | 2路DI/2路DO | 報文數 |
最小：10000條 最大：40000000條 |
|
| CAN物理層協議 | CAN2.0 A/B、CANFD | |||
| 最高采樣率 |
單子通道波形采樣率為100k Sa/s 多個子通道總采樣率不超過500kSa/s |
輔助數字量 輸入輸出 |
可選擇DI/DO設置on或off ? DI類型：CMOS、TTL ? DO電平：低、高 ? DI電平：低 |
|
| 最大允許 | 直接輸入：42V（DC+ACpeak），CATII 30V | 解析功能 | 支持報文查看、支持DBC文件導入和解析、支持can報文統計分析 |

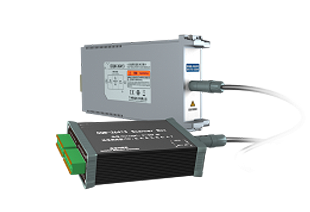

| 型號 | DQM-36413組合DQM-36413 Scanner Box | 輸入電阻 | 1MΩ | ||
| 輸入連接器 | 彈簧型端子 | 共模抑制比 |
電壓測量：≥80dB（(采樣周期500ms以上 )） 溫度測量：≥120dB（3s采樣周期下） |
||
| 通道數目 | 16通道 | 電壓分辨率 | 1uV | ||
| 重量 |
約0.285kg（僅溫度卡） 約0.54kg（組合外部盒子型號DQM-36413 Scanner Box） |
溫度分辨率 | 0.1℃ | ||
| 電氣隔離 | 隔離 | 測量量程 | TC熱電偶（FS滿量程） | 電壓（FS滿量程） | |
| 輸入類型 | DC電壓、TC熱電偶 |
K：-270~1373℃ E：-270~1000℃ J：-200~1200℃ T：-270~400℃ N：-270~1300℃ R：-40~1768℃ S：-40~1768℃ B：0~1820℃ |
±20mV、±50mV ±100mV ±500mV ±1V ±2V ±5V ±10V ±20V ±50V |
||
| 熱電偶 | K、E、J、T、N、R、S、B | ||||
| 采樣周期 |
100ms、200ms、500ms、1s、3s 備注：采樣周期指依次掃描16個通道的一次采集時間 |
||||
| 最大帶寬 | 400Hz（100ms更新周期） | 電壓精度[1] | ±20mV | ±(讀數的0.05%+0.01mV) | |
| 帶寬[1] |
100ms：濾波器帶寬400Hz 200ms：濾波器帶寬120Hz 500ms：濾波器帶寬50Hz 1s：濾波器帶寬50Hz 3s：濾波器帶寬10Hz |
(采樣周期500ms以上 ) | ±50mV、±100mV、±500mV | ±(讀數的0.05%+0.03mV) | |
| ±1V、±2V | ±(讀數的0.05%+1.2mV) | ||||
| ±5V、±10V、±20V | ±(讀數的0.05%+3mV) | ||||
|
最大允許 直接輸入電壓 |
50V（DC+AC峰值） | ±50V | ±(讀數的0.05%+0.03V) | ||
| (采樣周期500ms以上 ) | ±50mV、±100mV、±500mV | ±(讀數的0.05%+0.03mV) | |||
| ±1V、±2V | ±(讀數的0.05%+1.2mV) | ||||
| 耐電壓 | 3000V AC ，1分鐘，輸入端子與內部電路 | ±5V、±10V、±20V | ±(讀數的0.05%+3mV) | ||
| ±50V | ±(讀數的0.05%+0.03V) | ||||
| 絕緣電阻 | 500V DC ，20MΩ，輸入端子與內部電路 |
溫度精度[1] (采樣周期500ms以上 ) |
R、S、B | ±(讀數的0.15%+3℃) | |
| K、E、J、T、N | ±(讀數的0.15%+1.5℃) | ||||
